Canaleta láser de hormigón
La JB60-30 Laser Screed Machine es un equipo de alto rendimiento diseñado para una eficiencia superior y un valor duradero. Integra el screeding, el nivelado y la compactación vibratoria en una operación fluida.
Equipado con un raspador automático, el sistema traslada el hormigón de puntos altos a zonas bajas para mantener una elevación constante de la superficie. Su función "Quick Pass" permite la dispersión autónoma del exceso de hormigón durante la descarga sin esfuerzo manual.
Un sinfín accionado hidráulicamente recorta con precisión el hormigón hasta el nivel objetivo. El material excedente se mueve eficientemente hacia el lado derecho mediante un sistema de doble sinfín y un raspador desplazado. Junto con un deflector curvado extendido, la máquina aplana y redirige el exceso de hormigón de vuelta a la zona de trabajo del sinfín. Este diseño inteligente reduce significativamente el ancho de solapamiento y mejora tanto la calidad de salida como de superficie.
Especificaciones
| Nombre | Canaleta láser de hormigón | Frecuencia de vibración | 60HZ |
| Tipo | JB60-30 | Sistema láser | Marca Trimble |
| Tipo de motor | YANMAR 4TNV94L | Sistema de Control Láser | Escaneo láser por microordenador |
| Característica | Diésel, 4 tiempos, 4 cilindros | Ámbito aplicable | Superficie plana 、Pendiente 、Pendiente doble |
| Sistema de refrigeración | Líquido de refrigeración cerrado | Tipo de transmisión | Transmisión hidráulica completa |
| Energía | 35,5 KW/ 2800 rpm | Aterrizaje suave | Sistema de Aterrizaje Suave |
| Combustible | Diésel | Radio de giro de mini | 2.6M |
| Volumen del depósito de combustible | 100L | Depósito de Líquido de Refrigeración | 150L |
| Volumen de aceite de motor | 2.4-5.3L | Su | Neumático sólido antipunchas y antideslizante |
| Sistema de nivelación | SLS (sistema autonivelante) | Velocidad de caminata | 3 KM/H |
| Ancho de la regla | 3. 1M | Velocidad de Trabajo | 18 m²/min |
| Brazo telescópico | 6 m de longitud, rotación de 360° | Control de velocidad | Cambio de velocidad sin escalones. |
| Ángulo de giro del screed | 120° | Giro | Giro de 2 ruedas/4 ruedas/cangrejo. |
| Modo de pavimentación | Pavimentación de transportadores de tornillo hidráulico | Máquina limpia | Autoconfiguración de la máquina |
| Espesor del pavimento | 100-450MM | Flujo teórico | 12L/min. |
| Precisión de nivelación | 1,5 mm | Presión nominal | 150BAR |

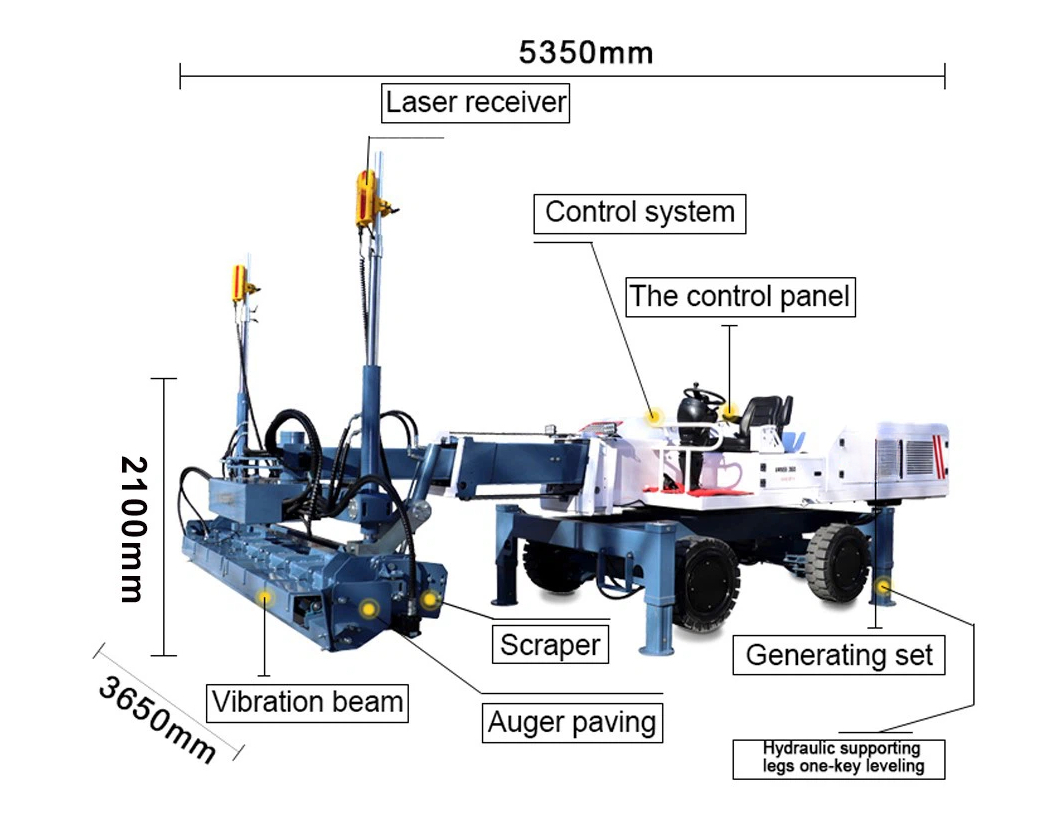

| Sistema vibratorio | Haz vibrante excéntrico hidráulico | Dimensión de esquema | 5350*3650*2100 mm |
| Configuración | Emisor y receptor láser, trípode. | Peso neto | 5500Kgs |
| Fuerza de excitación | 3000N |
