Equipo de nivelación de hormigón JB60-40, Cristal láser de hormigón

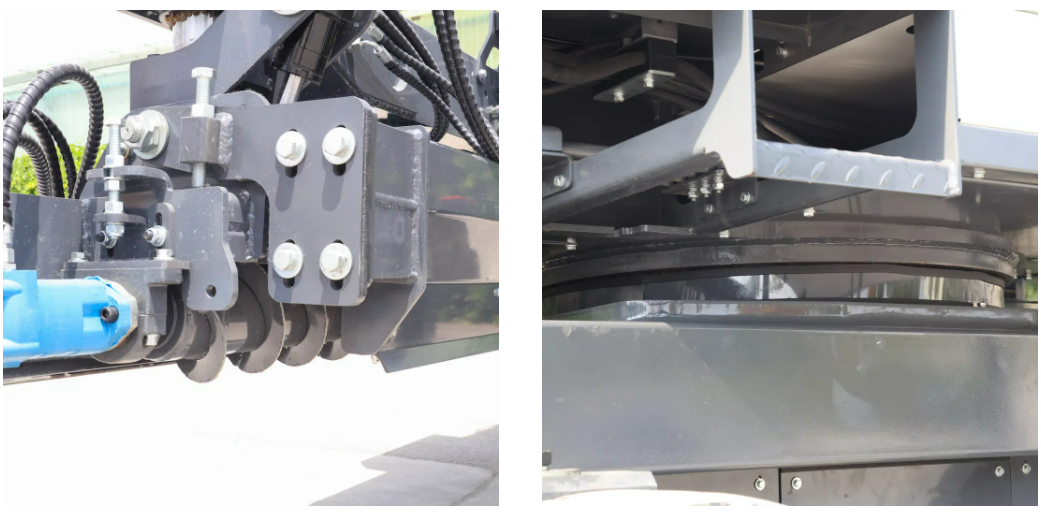

La JB60-40 Laser Screed Machine redefine la colocación de hormigón en grandes volúmenes con un diseño inteligente que prioriza la precisión, la accesibilidad y la eficiencia. Su sistema de nivelación central cuenta con un sinfín hidráulico que corta limpiamente el hormigón hasta el nivel especificado exactamente. Un conjunto integrado de doble sinfín y rascador desplazado canaliza de forma eficiente el material excedente hacia el lado derecho de la máquina. Allí, un deflector curvado extendido trabaja en conjunto para gestionar este exceso, aplanándolo y recirculándolo de nuevo en el área principal de trabajo. Este sofisticado sistema de manipulación de materiales minimiza drásticamente el ancho de solapamiento necesario entre pasadas, mejorando tanto la velocidad como la calidad del acabado.
| Configuración de la energía | Modelo de motor | Yanmar 4TNV98T |
| Combustible | Diésel | |
| Potencia del motor | 63,9 KW/86 CV | |
| Volumen de combustible | 140L (Horario disponible: 10 - 15 horas) | |
| Volumen de aceite hidráulico | 200L | |
| Sistema hidráulico | Danfoss | |
| Sistema láser | Emisor láser | Transmisor Leica suizo |
| Receptor láser | Receptor Leica suizo | |
| Efecto de control del sistema láser | Plano, inclinado, con doble pendiente | |
| Modo de control del sistema láser | Escaneo láser por microordenador | |
| Sistema de nivelación | Método de pavimentación | Compactación y pavimentación de sin fin hidráulico |
| Potencia del sinfín | Motor hidráulico | |
| Ventaja del sinfín | Vuelco arriba y abajo, limpieza fácil y intercambio a izquierda y derecha. | |
| Modo de vibración | Vibración hidráulica | |
| Fuerza de excitación | 2000N | |
| Longitud de extensión del brazo | 6000mm | |
| Ancho de placa vibratoria | 4000mm | |
| Espesor de nivelación | 100-500mm | |
| Sistema de caminata | Velocidad de caminata | 4-8 km/h 24㎡/min |
| Forma de coche a pie | Tracción hidráulica a las cuatro ruedas | |
| Balanceador | Autonivelante de cuatro patas de un clic | |
| Modo de dirección | Rueda delantera, cuatro ruedas, conducción de cangrejos | |
| Neumático de caminar | Neumáticos sólidos antideslizantes y antipinchazos | |
| Caudal de la máquina de limpieza | 15L/min | |

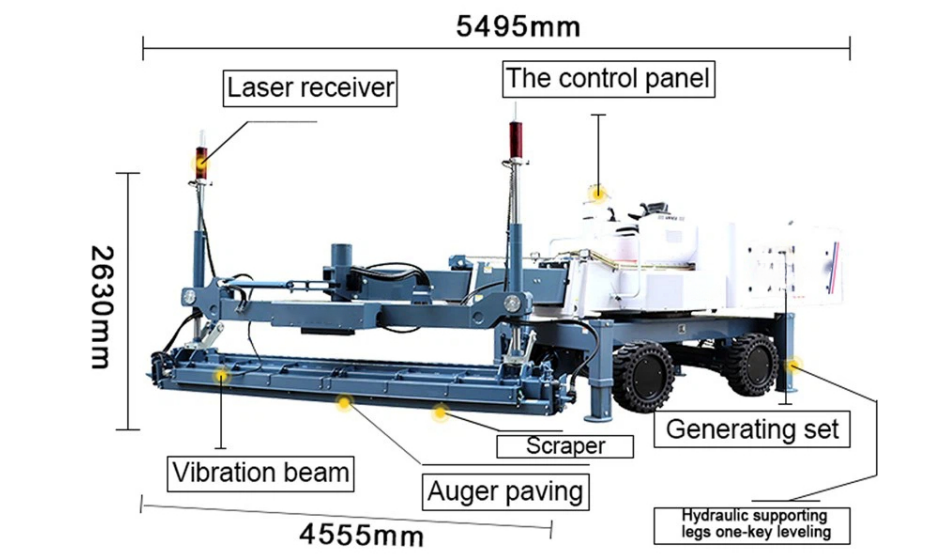

| Dimensión | Tamaño corporal | 5495*4555*2630mm |
| Peso | 9000kg |
Más allá de la cabeza de la regola, la máquina está diseñada para obstáculos reales en el lugar. Su brazo telescópico permite alcanzar y "pasar" por encima de elementos incrustados como jaulas de varilla, mallas, tuberías de drenaje y conductos sin necesidad de reposicionar manualmente. Esto se complementa con un robusto sistema hidráulico que proporciona un control preciso y activo sobre la elevación del barrena, asegurando una superficie base consistentemente plana. Este control dinámico ofrece una llanitud superior incluso trabajando con mezclas de hormigón de baja inclinación desafiantes.
Diseñado para facilitar la practicidad, el JB60-40 mantiene un perfil amigable para el transporte, lo que permite una fácil reubicación en una plataforma o camión articulado estándar, asegurando que esté listo para el siguiente proyecto con un tiempo de inactividad mínimo.
